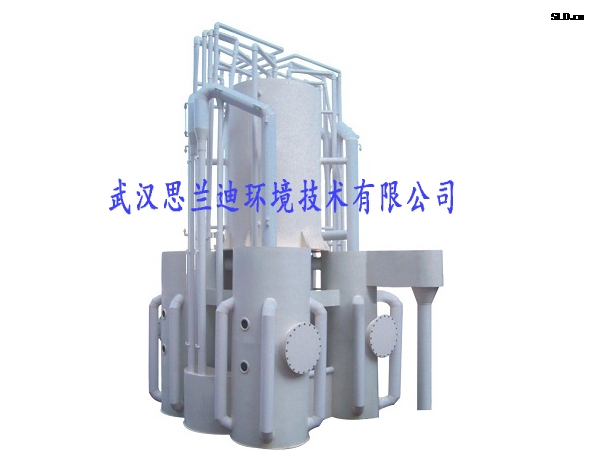

重力式無閥過濾器系列
來源：http://www.17hai.cn/ 作者：武漢思蘭迪泳池水處理設備廠家 時間：2017/6/6 17:07:17 分類：重力式循環過濾系統 瀏覽：167次

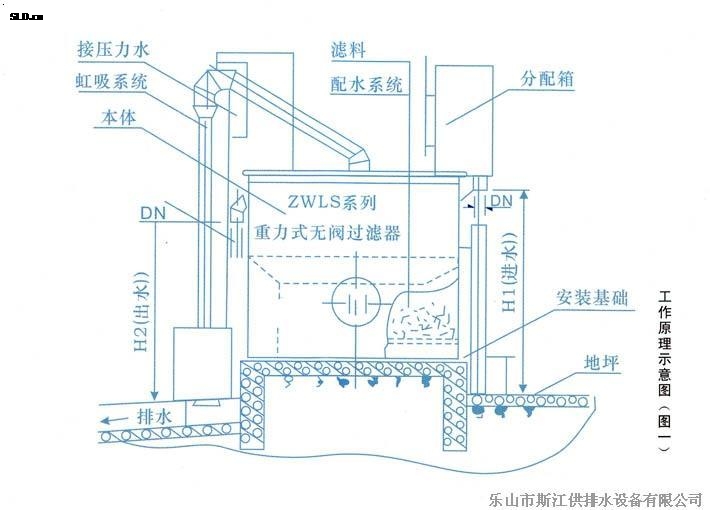

首先原水在重立作用下，或壓力作用下自進水管進入高效精濾機，被擋板分散進入渾水區，再從渾水區經過濾料層，承托層、網板進入集水區。原水中的懸浮物等濁質被截留和附著在濾料層的表面及濾料層之中，進入集水區的水為濾后清水。清水在濾前與濾后兩液面位差作用下或原水壓力作用下，自集水區沿數條沖、清水管自下而上進入清水區，再從清水區溢入頂部的多角集水槽，沿集水槽流至出水管，以重力流出高效精濾機。
隨著過濾的持續進行，濾料層中截留和吸附的懸浮物等濁質逐漸增多，同時濾料過濾的阻力也逐漸增大，過濾速度也在逐漸減小，原水在虹吸上升管內的液面也逐漸上升。濾罐在過濾并開始向罐外產水的初期，或反沖洗后重新產水的初期，原水在虹吸上升管內的液面與濾罐內清水區的液面高度是相同的，隨著濾料層阻力的增加，濾速逐漸減小，原水在虹吸上升管內正是從該起始液面逐漸上升的。當液面升至“反沖洗前，管內最高水位”時，說明濾料層的阻力達到了最大允許阻力，即達到了“期終水頭損失”。如果急促過濾產水，濾后水的濁度將不合格，也正是此時，高效精濾機隨即自動進入以下所述的反沖洗過程。
原水不斷自進水管進入虹吸上升管在輔助虹吸管的管口處，進入輔助虹吸管并沿該管下跌，在下跌過程中通過“抽氣三通”，并帶走“抽氣三通”側管內的空氣，而“抽氣三通”側管是連接虹吸管系統倒置U型管頂部的，這樣，“抽氣三通”就抽吸了虹吸管系統倒置U型管頂部和虹吸下降管內的空氣，由于虹吸下降管的下部管口在排水水封內被水封住管口，于是倒置U型管頂部及虹吸下降管內逐漸形成負壓，并且真空度逐漸增大，水封內的水在虹吸下降管的液面從“反沖洗前，管內最低水位”迅速上升，并越過倒置U型管頂部，與虹吸上升管內的原水匯合，形成虹吸，原水沿虹吸下降管下跌，于是反沖洗開始了，清水自清水區沿數條連通管，清水管由上而下進入集水區，從集水區通過網板、承托層，自下而上反沖濾料，使濾層處于膨脹，濾料相互摩擦、碰撞狀態，被截留和吸附在濾料層內的懸浮物等污物隨水流通過渾水區，進入虹吸管系，沿虹吸上升管，虹吸下降管進入排水水封井，流至下水管網。在反沖洗過程中，清水區內的水面迅速下降，同一體相隔的另一室的清水，進入正在反沖洗的一室內，參與反沖洗，以保證足夠的沖洗時間。當清水區內的水面降至虹吸破壞斗管口時，空氣自虹吸破壞斗的管口進入倒置U型虹吸管系的頂部，于是虹吸被破壞，虹吸管系內的反沖洗水斷流，反沖洗結束。同時，處于膨脹狀態的濾料層的濾料下落，原水仍進入渾水區，經濾料層，開始了又一個周期的過濾。如此周而復始地過濾，反沖洗，過濾……
